Sigo con el montaje..

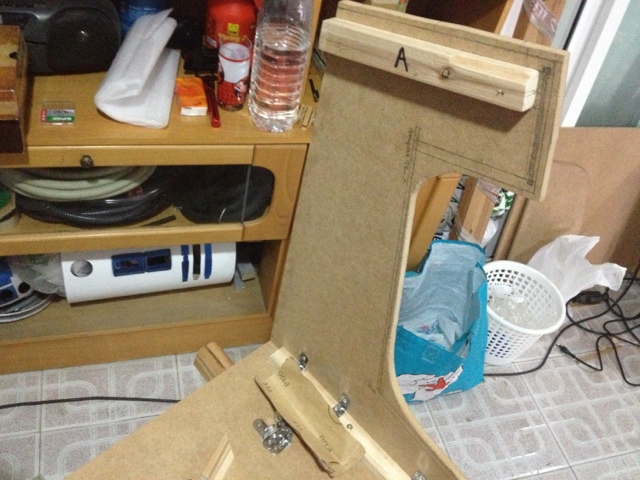

Cogemos las maderas laterales y las colocamos sobre una madera base de 40cm x 60cm, colocando dos listones a cada lado. Para sujetar lo haremos con tornillos largos, atornillando desde la madera del lateral hasta el listón, luego utilizamos 4 escuadras para dar mayor sujeción al montaje.

Creamos una plantilla a escala real para la colocación de los botones y palancas. A continuación cogemos la plantilla y la colocamos sobre la madera cortada 20cm x 60cm y marcamos los puntos para realizar los agujeros. Preparamos los botones Home Xbox, unimos los botones de servicio junto con el botón Home XBOX

hoy he aplicado en las soldaduras de las placas de los mandos xbox:

Ahora solo queda desmontar los mandos y soldar los cables correspondientes al los futuros botones arcade de la recreativa. muy importante el tema de los botones RT y LT: Hay muchos q deciden cambiar los potenciometros por unas resistencias de 100k, yo he decidido conservar los potenciometros, mi idea ha sido de retirar los potenciometros y con cinta aislante conservar su posición neutra y utilizando las patas de los extremos y soldarlas de nuevo a la placa pero no directamente sino con unos cables (contacto central e inferior, del contacto central sacaremos otro cable que ira a una de las patillas del botón arcade, y del contacto superior lo uniremos al otra patilla del botón arcade, luego repetimos el mismo procedimiento para el otro gatillo LT.

he realizado unos diseños en papel y pasado a escala en la madera, calculando a milímetro el espacio necesario para el montaje, basadome en unas dimensiones máximas 40cm de largo y 60cm de alto.

Bienvenido a mi Blog dedicado a la construccion de una maquina recreativa utilizando para ello un monitor de 23" y una consola XBox 360. Los materiales necesarios: - 4 Maderas (40cm x 60cm). - 1 Pack de Botones, Palancas y Cableado. - 2 mandos con cable usb para XBox 360.
