Montaje parte 1

Durante el proceso de pegado (recomendado 24h) preparamos un mecanismo para el encendido/apagado del monitor, para ello debemos buscar un trozo de plástico que debe ocupar la misma distancia que existe entre el metacrilato y el monitor, ahora debemos   pegarlo sobre el botón del monitor.

24h después se debe volver a colocar el monitor.


A continuación, con una cinta adhesiva negra crearemos un marco al rededor del monitor, y para tapar los cantos de la madera de la maquina arcade.



Con la ayuda de un cúter cortamos la parte sobrante de la cinta.

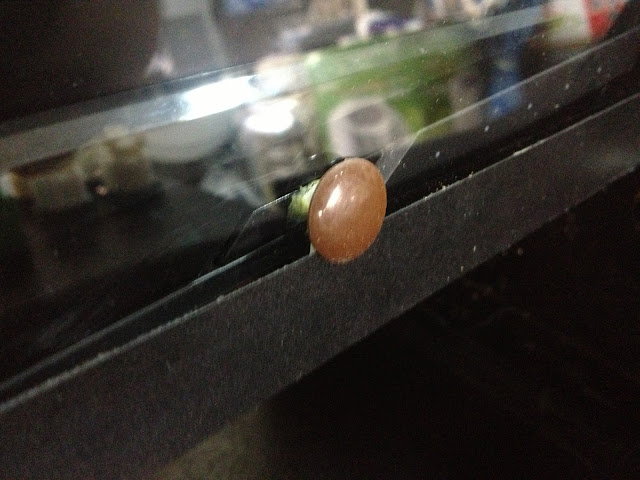

Una vez echo esto, con un tapón de mueble debemos cortar la rosca, obteniendo así solo el sombrero. Debemos pegarlo sobre el metacrilato para indicar donde debemos presionar para encender/apagar el monitor.



A continuación pasamos a colocar los altavoces en el interior.



Ahora cortaremos unos trozos pequeños de madera para poder atornillar y acollar así a la base los circuitos de los mandos.


Ahora, se debe realizar un agujero en la tapa trasera, para enchufes y cables usb de los mandos, ya que la consola xbox no irá en su interior, la idea es que dicho Arcade podrá funcionar tanto en juegos de PC como con XBOX.
